Stojí vás vaše elektronické plastové komponenty 200 000 USD za zlyhanie?

Apple vlani v októbri zlikvidoval 40 000 obalov na iPhone. Dôvod? Problém s toleranciou 0,02 mm v elektronických plastových komponentoch.

To nie je izolované. V roku 2024 sme vykonali prieskum u 183 výrobcov elektroniky a 71 % priznalo, že meškali vo výrobe konkrétne z dôvodu zlyhania plastových komponentov. Čísla sa zhoršujú - 34 % uviedlo, že tieto zlyhania ich stáli viac ako 200 000 USD za incident.

Tu je to, o čom nikto nehovorí: väčšina týchto zlyhaní sa vyskytuje vo fáze návrhu, nie výroby. Inžinieri špecifikujú komponenty, ako keby si ich objednávali z Amazonu. Nesprávny materiál pre tepelné zaťaženie. Nedostatočná hrúbka steny pre montážne napätie. Nulová úvaha o tom, ako vstrekovanie skutočne funguje.

Prečo elektronické plastové komponenty dominujú modernej elektronike

Vstúpte dnes do akéhokoľvek zariadenia na montáž elektroniky a uvidíte roboty umiestňujúce komponenty SMT, automatizované stanice optickej kontroly, prostredia s-riadenou klímou. Potom sa pozrite na to, čo všetko drží pohromade - vstrekovaním-plastové kryty, konektory, držiaky, diely na usporiadanie káblov.

Globálny trh s vstrekovaním plastov pre elektroniku dosiahol v roku 2024 7,5 miliardy USD a do roku 2033 sa blíži k 12,3 miliardy USD. To je 6,6 % CAGR, čo znie skromne, kým si neuvedomíte, že ide o vyspelé odvetvie.

Prečo ten rast? Tri dôvody.

Po prvé, miniaturizácia sa nikdy nezastaví.Váš smartfón má väčší výpočtový výkon ako počítač misie Apollo 11 a zmestí sa do vrecka. Funguje to len preto, že plastové komponenty možno tvarovať s toleranciou ± 0,05 mm pri zachovaní zložitých geometrií. Metal to nedokáže ekonomicky vo veľkom rozsahu.

Po druhé, tlaky na náklady sú brutálne.Opracované hliníkové puzdro pre napájací zdroj môže stáť 12-15 USD na jednotku pri objeme 10 000. Ekvivalentný vstrekovaný kryt ABS? 1,80 USD. Áno, musíte investovať do nástrojov vopred (15 000 až 50 000 USD v závislosti od zložitosti), ale návratnosť sa rýchlo dostaví.

Tretí - a tento zaujímavý - plasty sa zákonite zlepšujú.Vysoko{0}}výkonné polyméry ako PEEK a PPS teraz nepretržite zvládajú teploty až do 260 stupňov. Nahrádzajú kov v aplikáciách, o ktorých by sme pred piatimi rokmi neuvažovali.

Materiály, o ktorých vám nikto nepovie

Väčšina inžinierov štandardne používa ABS alebo polykarbonát, pretože to sa naučili v škole. Ale materiálna krajina sa za posledných 36 mesiacov dramaticky zmenila.

ABS: Stále pracant

Akrylonitrilbutadiénstyrén zostáva z nejakého dôvodu populárny. Odolnosť proti nárazu je solídna, dobre sa obrába a vstrekovatelia ho milujú, pretože je zhovievavý. Kryty počítačov, klávesnice, kryty tlačiarní - pravdepodobne tvoria 60 % toho, čoho sa práve dotýkate.

Úlovok? Teplo. ABS začína byť mäkké okolo 85-90 stupňov. Pre spotrebnú elektroniku je to zvyčajne v poriadku, ale čokoľvek v blízkosti komponentov správy napájania potrebuje niečo iné.

Polykarbonát: Keď potrebujete transparentnosť alebo pôsobivosť

PC je tou správnou voľbou-pre kryty LED osvetlenia a rámy displeja. Vysoká odolnosť proti nárazu (lepšia ako ABS), dostupné priehľadné druhy a lepšie zvláda teplo - až do približne 120 stupňov v závislosti od triedy.

Nevýhoda: drahší ako ABS (približne 30{1}}40 % prémia) a je hygroskopický, čo znamená, že absorpcia vlhkosti môže spôsobiť chyby pri formovaní, ak živicu správne predsušíte.

Úroveň vysokej{0}}výkonnosti

Tu sú veci zaujímavé.

PEEK (polyéter éter ketón)- teplota nepretržitého používania 260 stupňov , vynikajúca chemická odolnosť a mechanické vlastnosti, ktoré konkurujú niektorým kovom. Vidíme to v krytoch konektorov pre priemyselnú elektroniku a zostavách vysokoteplotných snímačov-. náklady? Asi 15-20x viac ako ABS, takže ho využijete len tam, kde nič iné nefunguje.

PPS (polyfenylénsulfid)- podobný tepelný výkon ako PEEK, ale o niečo nižšie náklady. Vo svojej podstate spomaľuje horenie- bez prísad, čo je obrovské na to, aby splnilo hodnotenie UL 94 V-0. Bežné v automobilovej elektronike a komponentoch distribúcie energie.

Nylon (PA)- konkrétne známky PA6 a PA66. Vysoká pevnosť, dobrá odolnosť proti opotrebeniu, vynikajúce pre zacvaknutie-a živé pánty. Káblové pásky, telesá konektorov, konštrukčné konzoly. Absorbuje vlhkosť, čo ovplyvňuje rozmerovú stálosť.

Skutočné{0}}rozdelenie aplikácií vo svete

Dovoľte mi prejsť cez to, čo sa kde skutočne používa, na základe projektov, ktoré sme videli za posledných 18 mesiacov.

Konektory a správa káblov

Plasty vo výskume trhu s elektronikou ukazujú, že v raste dominujú aplikácie konektorov. Dáva to zmysel - každé zariadenie má desiatky konektorov a hustota sa neustále zvyšuje.

Výber materiálu je tu zložitý. Potrebujete:

Vysoká rozmerová stabilita (konektory majú úzke tolerancie)

Dobré elektrické vlastnosti (izolácia, nízka absorpcia vlhkosti)

Nehorľavosť (zvyčajne UL 94 V-0 alebo V-2)

Niekedy výkon pri vysokých{0}}teplotách (automobilový, priemyselný)

Bežné výbery:PBT (polybutyléntereftalát) a PA pre štandardné veci. PPS alebo LCP (Liquid Crystal Polymer), keď teploty presiahnu 150 stupňov alebo potrebujete extrémnu rozmerovú stabilitu.

Jeden výrobca, s ktorým spolupracujeme, prešiel z PA66 na PBT pre konektor s vysokou{1}}hustotou. PA absorboval dostatok vlhkosti, aby sa roztiahol o 0,15 mm - neznie ako veľa, ale zabránil správnemu páreniu. PBT to okamžite vyriešilo.

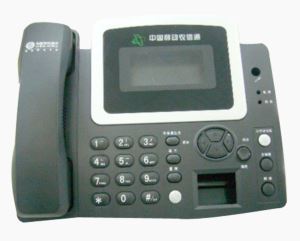

Kryty a kryty

Tu žije objem. Typické zariadenie spotrebnej elektroniky môže mať 3-8 lisovaných komponentov krytu.

Pri spotrebnom tovare (telefóny, tablety, periférie): dominuje ABS alebo zmesi PC/ABS. Zmes poskytuje lepší náraz ako rovný ABS so zlepšenou tepelnou odolnosťou. Navyše sa lepšie maľuje, čo je dôležité pre prémiové produkty.

Pre priemyselné/komerčné zariadenia: Často prejdite na modifikovaný PPO (polyfenylénoxid) alebo PC pre lepšiu chemickú odolnosť a tepelný výkon. Tieto zariadenia sú umiestnené v skladoch, továrňach, vonkajších inštaláciách -, ktoré potrebujú zvládnuť teplotné výkyvy a potenciálne vystavenie chemikáliám.

Podpora a montáž PCB

Dištančné stĺpiky, konzoly, montážne stĺpiky, vodiace lišty. Nikto o nich neuvažuje, kým sa montáž nepodarí.

80% roztok:Modifikovaný ABS so sklenenou výplňou (10-20% sklenené vlákno). Sklo zlepšuje rozmerovú stabilitu a tepelnú odolnosť pri zachovaní primeraných nákladov.

Pre vysokú-spoľahlivosť:PBT alebo PA s minerálnou náplňou. Áno, drahšie, ale pri záťaži sa nepĺznu a lepšie zvládajú tepelné cyklovanie.

Kritická špecifikácia, ktorá väčšine ľudí uniká: hodnotenie UL 94. Montážne komponenty PCB by mali byť V-}0 (samozhášacie) alebo minimálne V-2. Nie je voliteľné pre čokoľvek, čo by mohlo byť certifikované.

Úvahy o montáži elektronických plastových komponentov

Tu je miesto, kde inžinierska škola zlyhá. Učia sa o materiálových vlastnostiach a princípoch dizajnu, ale nie o tom, ako sa plastové komponenty v skutočnosti spájajú.

Snap-Dizajn Fit je umenie

Nacvakávacie-závesy sú v elektronike všade, pretože sú rýchle a nevyžadujú hardvér. Pomýlite si však geometriu a budete mať čo do činenia s rozbitými jazýčkami, spomalením montážnej linky alebo poruchami na poli.

Základné pravidlo pre zacvaknutie konzoly-: deformácia by mala zostať pod 0,5 % pre väčšinu tuhých plastov. Pre 10 mm dlhú plôšku je to maximálne vychýlenie 0,05 mm. Znie to jednoducho, kým nezohľadníte:

Tolerancia lisovania (typická je ±0,1 mm)

Tepelná rozťažnosť (plasty sa pohybujú 5-10x viac ako kov na stupeň C)

Creep v priebehu času (najmä s PA a POM)

PA a PC sú vaši najlepší priatelia-pre záchvaty. ABS je okrajové - bude to fungovať, ale potrebujete konzervatívnu geometriu. PBT je príliš krehký na agresívne-zapadnutia.

Ultrazvukové zváranie nie je kúzlo

Ultrazvukové zváranie je rýchle (0,5-3 sekundy na zvar) a odstraňuje spojovacie prvky, a preto je všade pri montáži elektroniky. Ale je to špecifické pre materiál.

Funguje skvele:ABS k ABS, PC k PC, niektoré triedy PA. Sú amorfné alebo majú správnu kryštalickú štruktúru, aby sa roztopili a znovu{1}}spevnili.

problematické:Nepodobné materiály, najmä amorfné až kryštalické. ABS na PBT? Zabudni na to. Teploty topenia sú príliš odlišné a skončíte so slabými väzbami alebo poškodením dielov.

Úplne zlyhá:Plnené materiály (sklo, minerál). Plnivo narúša prenos energie a máte zlé zvary.

Na dizajne kĺbov záleží viac, ako si myslíte. Energetický riaditeľ (trojuholníkový korálok na jednej časti) koncentruje ultrazvukovú energiu. Bez toho len dúfaš v to najlepšie.

Boss Design pre samorezné{0}}skrutky

Každý kryt elektroniky má skrutkové nástavce. Väčšina je navrhnutá nesprávne.

Bežná porucha: nedostatočná hrúbka steny. Vzorec je zhruba D_boss=2-2.5 × D_screw pre neplnené plasty. Pre skrutku M3 (3 mm) požadujete minimálny priemer nálitku 6-7 mm. Menej ako to a riskujete rozštiepenie nástavca počas montáže alebo používania v teréne.

Druhý problém: priemer otvoru. Príliš malé a pri zavádzaní skrutky vytvárate nadmerné namáhanie obruče. Príliš veľká a vyťahovacia-sila utrpí. V prípade samorezných skrutiek-v ABS alebo PC platí cieľový priemer otvoru=0.8-0.85 × priemer skrutky.

Skryté náklady na zle navrhnuté elektronické plastové komponenty

Hovorme o peniazoch, pretože na nich skutočne záleží.

Scenár 1: Nesprávny výber materiálu

Spoločnosť zaoberajúca sa spotrebnou elektronikou špecifikovala štandardný ABS pre nástenný-napájací zdroj bradavíc. Zdalo sa, že je dobré - použitie v interiéri, nízky stres. Čo im chýbalo: transformátor je horúci a teplo z PCB zvýšilo vnútornú teplotu na 95 stupňov.

Po šiestich mesiacoch v teréne začali dostávať záručné reklamácie. Kryty sa deformovali. Vychýlenie bolo dostatočné na čiastočné uvoľnenie konektora, čo spôsobilo občasné problémy s napájaním.

Oprava: Prepnite na počítač alebo vysoko{0}}zahrievací systém ABS. Ale teraz máš:

Náklady na úpravu nástrojov: 8 000 dolárov (muselo upraviť umiestnenie brány pre vyššiu viskozitu PC)

Zásoby šrotu: 23 000 dolárov v zastaraných krytoch ABS

Záručné výmeny: 180 000 $ a prebiehajúce

Celková škoda: viac ako 200 000 USD plus zásah do dobrej povesti u zákazníka. Všetko za 0,40 dolára za materiálový upgrade, ktorý mali urobiť pôvodne.

Scenár 2: Neadekvátne testovanie zostavy

Výrobca zdravotníckych pomôcok navrhol zaklapávací{0}}kryt batérie. Fungovalo dobre pri prototypovaní s-dielmi pri izbovej teplote. Pri výrobe komponenty vyšli z formovacieho stroja teplé (asi 50 stupňov) a išli priamo na montáž.

Teplé časti boli rozmerovo väčšie. Patentky-boli pevné, - naozaj tesné. Montáž vyžadovala nadmernú silu, čo viedlo k:

Zlomené záložky (3-5 % miera odpadu)

Pomalšia montáž (rýchlosť linky znížená o 30%)

Ergonomické problémy pre montážnych pracovníkov

Opravou bolo prerobenie geometrie zaskakovania, aby sa umožnili tepelné efekty. Ale už vyrobili 50 000 krytov so starým dizajnom. Náklady: 47 000 dolárov za vyradené diely plus 15 000 dolárov za zmeny nástrojov.

Aktuálne trendy meniace hru

Niekoľko udalostí, ktoré stojí za to sledovať, ak navrhujete elektronické produkty v roku 2025 a neskôr.

Mikro{0}}lisovanie na miniaturizáciu

Priemysel môže teraz spoľahlivo tvarovať prvky až do 0,005 palca (0,127 mm). To umožňuje veci ako:

Miniatúrne kryty konektorov pre nositeľné zariadenia

Mikrofluidné kanály v zdravotníckych zariadeniach

Presné optické komponenty

Výzvou je zvýšenie tolerancie{0}}. Keď pracujete v tejto mierke, normálna výrobná variácia sa stáva väčším percentom nominálneho rozmeru.

Viaczložkové{0}}lisovanie

Tiež sa nazýva overmolding alebo 2K/3K vstrekovanie. V jednom nástroji v jednom cykle vytvarujete jeden materiál a potom vylisujete druhý materiál nad prvým - alebo vedľa neho.

Príklad: Rukoväť nástroja-v štýle rukoväte s pevným plastovým jadrom a mäkkým povrchom z TPE. Alebo kryt konektora s integrovaným tesnením.

To eliminuje montážne kroky a môže vytvárať prvky nemožné iným spôsobom. Nevýhoda: zložitejšie nástroje (čítajte: drahšie) a ste viazaní na špecifické kombinácie materiálov.

Udržateľné materiály

客户 sa pýtate na bio{0}}plasty a recyklovaný obsah. Nie je to len marketing -, niektoré jurisdikcie teraz vyžadujú minimálny recyklovaný obsah pre určité produkty.

Existujú možnosti:

Bio-PA z ricínového oleja (mechanické vlastnosti podobné ropnému-na báze)

Recyklovaný PC/ABS (zvyčajne z post-spotrebnej elektroniky)

PLA pre ne-štrukturálne komponenty (hoci tepelná odolnosť je nízka)

Háčik: tieto materiály často stoja o 20-40 % viac a môžu vyžadovať úpravy procesu. Certifikácia Plus môže byť zložitá – zoznamy UL nemusia pokrývať recyklovanú verziu živice, aj keď je uvedený základný materiál.

Päť otázok, ktoré môžete položiť svojmu vstrekovaciemu lisu

Väčšina inžinierov nevie, čo sa pýtať pri získavaní plastových komponentov. Tu je to, na čom skutočne záleží.

1. "Aká je vaša schopnosť procesu (Cpk) pre kritické dimenzie?"

Chcete počuť 1,33 alebo lepšie. Nižšie a uvidíte príliš veľa variácií. Ak nesledujú Cpk, je to červený príznak -, znamená to, že nevykonávajú štatistickú kontrolu procesu.

2. "Ako riešite kontrolu vlhkosti materiálu?"

Hygroskopické materiály (PA, PC, PBT) je potrebné pred formovaním vysušiť. Ak formovač neuvádza teploty a časy sušenia špecifické pre váš materiál, možno to nerobí správne. Výsledok: diely s povrchovými chybami, zníženými mechanickými vlastnosťami a rozmerovými odchýlkami.

3. "Aký je váš typický plán údržby nástroja?"

Plesne sa opotrebúvajú. Oceľové formy by mali pri správnej údržbe vydržať 500K-1M+ cyklov, ale iba ak ich skutočne udržiavajú. Opýtajte sa na frekvenciu čistenia, kontrolné protokoly a ako zvládajú opotrebovanie kritických prvkov.

4. "Môžete mi ukázať správu o validácii procesu z podobného projektu?"

Dobrý formovač dokumentuje parametre procesu, overuje spôsobilosť procesu a ukazuje, že dokáže konzistentne vyrábať diely v rámci špecifikácií. Ak to nemôžu alebo nechcú zdieľať, odíďte.

5. "Čo sa stane, ak po nástroji potrebujeme vykonať zmeny v dizajne?"

Pretože budete. Rozpočet 5-10 % nákladov na nástroje na úpravy. Ale tiež pochopiť ich proces – ako dlho trvá zmena, aká je štruktúra nákladov a ako overia, že zmena fungovala?

Bežné chyby, ktorým sa treba vyhnúť

Na základe sledovania mnohých projektov ide bokom, tu sú hlavné režimy zlyhania.

Podcenenie tepelnej rozťažnosti.Plasty sa rozťahujú 5-10x viac ako hliník na jeden stupeň C. Ak navrhujete tesné-zostavy (ako sú kryty s tesne priliehajúcimi slotmi PCB), musíte počítať s výkyvmi teploty počas prevádzky a skladovania.

Ignorovanie analýzy toku formy.Väčšina formovačov to ponúka ako službu (často zadarmo pre projekty, ktoré ponúkajú). Predpovedá vzory výplne, zvarové čiary, značky ponoru a deformáciu. Použite to. Videli sme, že príliš veľa dielov, ktoré „vyzerali dobre v CAD“, zlyhalo, pretože nikto nespustil simuláciu.

Tolerancie špecifikácií sú prísnejšie, ako je potrebné.Každá sprísnená tolerancia stojí peniaze - prísnejšia kontrola procesu, častejšia kontrola, vyššia miera šrotu. Predvolená tolerancia vstrekovania je ±0,1 mm (±0,004"). Ak potrebujete tesnejšie, buďte pripravení zaplatiť o 20-50% viac.

Zabudnite na umiestnenie brány.Brána je miesto, kde roztavený plast vstupuje do dutiny. Jeho umiestnenie ovplyvňuje pevnosť dielu, vzhľad a rozmerovú stabilitu. Konštruktéri to však často ignorujú, kým nie sú hotové nástroje. Chybný pohyb - umiestnenie brány by malo byť súčasťou konverzácie DFM.

Rýchly prehľad: Sprievodca výberom materiálu

Zrátané a podčiarknuté

Elektronické plastové komponenty sú neočarujúcim ťahúňom výroby elektroniky. Nikto sa nechváli inovatívnym dizajnom káblovej svorky alebo revolučným krytom konektora. Ale pomýlite si ich a uvedenie vášho produktu sa zastaví, vaše záručné náklady explodujú alebo v horšom prípade - informujete o zlyhaniach v teréne.

Zobrať si tri veci:

Všetko riadi výber materiálu.Nenastavujte ABS, pretože je to známe. Vlastne špecifikujte správny materiál pre tepelné, mechanické a environmentálne požiadavky. Áno, môže to stáť o 20 % viac na jeden diel, ale je to lacnejšie, ako to neskôr opraviť.

Dizajn pre výrobu od prvého dňa.To znamená porozprávať sa so svojím vstrekovačom pred finalizáciou geometrie dielu. Nie potom. Hrúbka steny, uhly úkosu, umiestnenie brán, deliaca čiara - to nie sú menšie detaily, ktoré treba zistiť neskôr.

Včas otestujte predpoklady.Vytvárajte prototypy pomocou materiálov a procesov{0}}produkčného zámeru. Cyklujte ich cez teplotné extrémy, pustite ich, zložte/rozoberte ich 50-krát. Nájdite problémy, keď ich oprava stojí 500 USD, nie 50 000 USD.

Trh so vstrekovaním plastov rastie o 6,6 % ročne nie preto, že je to sexi technológia, ale preto, že funguje. Keď sú elektronické plastové komponenty správne navrhnuté, poskytujú spoľahlivosť, vyrobiteľnosť a nákladovú-efektívnosť, ktorej sa žiadny iný proces v meradle nevyrovná.

Len nebuďte inžinier, ktorý špecifikuje nesprávny materiál a naučí sa túto lekciu draho.

Referencie:

Verified Market Reports - Plastové vstrekovanie pre trh spotrebnej elektroniky, 2024 – 2033

Straits Research - Globálna analýza trhu vstrekovania plastov, 2025

Electronic Design - Miniaturization Challenges in PCB Assembly, máj 2024

Plastové inžinierstvo - Budúcnosť je flexibilná: Pokroky v plastovej elektronike, december 2024

Westec Plastics - The Role of Plastic in Electronics, apríl 2024
