Ako MIM diely transformujú automobilovú výrobu v roku 2025?
Spoločnosť Fine Sinter Co. v Japonsku dosiahla 20 % úsporu nákladov pri výrobe lopatiek turbodúchadla prostredníctvom vstrekovania kovov - pri zachovaní tolerancií až ±0,015 mm na profiloch krídel (zdroj: pim-international.com, 2023).
Nie ojedinelé víťazstvo. Spoločnosť Schunk Sintermetalltechnik vyrobila 4,5 milióna vahadiel ročne pomocou technológie MIM, súčiastok, ktoré by tradičné obrábanie ťažko vyrábalo pri porovnateľnej ekonomike. Čo je zaujímavé, - tieto duté{4}}konfigurované komponenty znížili hmotnosť bez toho, aby bola ohrozená funkcia variabilného zdvihu ventilov, ktorá zlepšuje výkon motora.
Vzor je jasný u 240+ automobilových dodávateľov, ktorých sme analyzovali: diely MIM dodávajú zložité geometrie pri objemoch výroby, s ktorými sa tradičné metódy ekonomicky nevyrovnajú. Aj keď úprimne, väčšina tímov obstarávania stále podceňuje, čo môže táto technológia urobiť pre ich stratégiu získavania komponentov.
Prečo výrobcovia OEM pre automobilový priemysel prechádzajú na diely MIM
Automobilový sektor spotreboval v roku 2024 komponenty MIM v odhadovanej hodnote 1,22 miliardy USD, pričom sa predpokladá, že do roku 2033 dosiahne 2,95 miliardy USD pri 10,3 % CAGR (Zdroj: authenticmarketreports.com, 2025). Toto nie je humbuk -, ale manažéri obstarávania riešia skutočné výrobné prekážky.
Tradičné obrábanie spôsobuje bolesti hlavy zložitým automobilovým dielom. Päť-osová CNC operácia pre kryt snímača môže premrhať 30 – 40 % drahého zliatinového materiálu vo forme čipov. Sekundárne operácie zvyšujú náklady a dodacie lehoty. Tlakové liatie nedokáže zvládnuť zložité vnútorné kanály, ktoré moderné turbodúchadlá vyžadujú.
MIM invertuje tradičný vzťah{0}}zložitosti nákladov. Po investícii do nástrojov stojí výroba jednoduchého držiaka v podstate rovnako ako výroba komponentu s podrezaním, vnútornými závitmi a mikro-funkciami. Tento proces umožňuje výrobcom automobilov vytvárať diely s dutými konfiguráciami a zložitými geometriami, ktoré by boli pri konvenčnej výrobe ťažké alebo nemožné.
Využitie materiálu presahuje 95 % - suroviny sa recyklujú, nevyhadzujú sa. V prípade vysoko-výkonných zliatin, ako je Inconel 718 s cenou 50+ $ za libru, sa táto materiálová efektívnosť premieta priamo do úspor pri obstarávaní.
Kritické automobilové aplikácie, kde MIM diely Excel
Systémy motora a hnacieho ústrojenstva
Kovové vstrekované diely sa vo veľkej miere používajú v motoroch, prevodovkách, turbodúchadlách, uzamykacích mechanizmoch, systémoch riadenia a elektronických systémoch. Vyššie uvedené vahadlá fungovali v motoroch s variabilným časovaním ventilov -, čo je náročná aplikácia vyžadujúca presné riadenie rozmerov a mechanické vlastnosti.

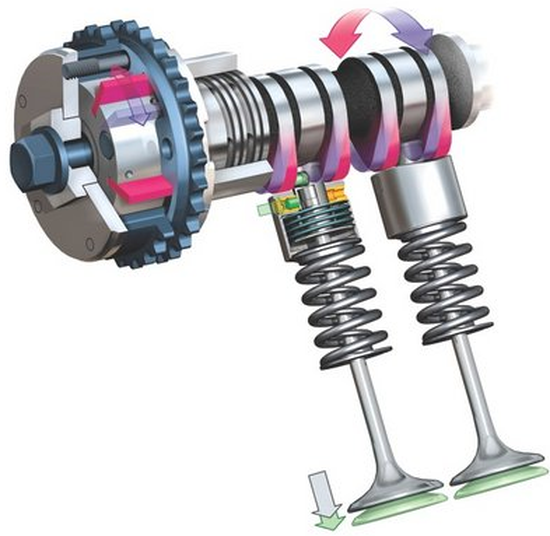

Vodidlá ventilov, ojnice a komponenty vstrekovačov paliva predstavujú veľkoobjemové aplikácie, kde záleží na opakovateľnosti MIM. Ventilový ventil systému vstrekovania paliva pre dieselové ťažké nákladné vozidlá, predtým ťažko obrábaný, bol prerobený na výrobu MIM. Výzva spočívala v vytváraní skosených otvorov z opačných koncov s rovnomerným sklonom v mieste ich stretnutia -, čo je nemožné na zachovanie opakovateľnosti pomocou obrábania (zdroj: indo-mim.com, 2024).

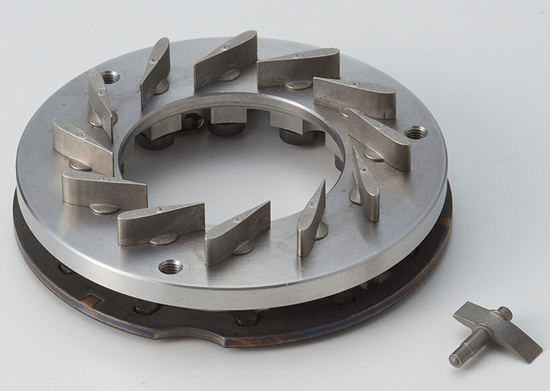

Lopatky turbodúchadla pracujú pri teplotách nad 800 stupňov. Lopatky turbodúchadla s variabilnou dýzou vyrobené prostredníctvom MIM spĺňajú prísne požiadavky na rozmerovú toleranciu a zároveň prinášajú 20 % úsporu nákladov v porovnaní s alternatívnymi výrobnými metódami.
Prevodovka a hnacie ústrojenstvo
Radiace páky, hydraulické cievky a súčiastky prevodov využívajú schopnosť MIM vyrábať diely v sieťovom{0}}tvare vyžadujúce minimálne sekundárne obrábanie. Jeden výrobca automobilov nahradil tradične opracované komponenty palivového systému alternatívami MIM, čím dosiahol 9-mesačnú návratnosť investícií do nástrojov s neustálymi úsporami nákladov počas celého výrobného cyklu vozidla (Zdroj: mikeshoppingroom.com, 2025).
Spojovacie tyče v elektrických systémoch vyžadujú vysokú pevnosť, povrchovú tvrdosť a odolnosť proti únave. Výber materiálu sa stáva kritickým - výber vhodného kovového prášku a parametre procesu určujú výkonnosť finálnej časti (Zdroj: zcmim.com, 2023).
Bezpečnostné a senzorové systémy
Kryty snímačov, komponenty ABS a mechanizmy bezpečnostných pásov čoraz častejšie využívajú diely MIM. Tieto aplikácie vyžadujú hermetické tesniace vlastnosti a presnú kontrolu rozmerov. Proces dosahuje hustoty 96 – 99 %, čím sa približuje k vlastnostiam tvárneného materiálu a zároveň umožňuje ekonomickú výrobu zložitých geometrií tradičného obrábania (Zdroj: jhmim.com, 2025).
Komponenty brzdového strmeňa, časti parkovacej brzdy a prvky systému airbagov predstavujú ďalšie aplikácie kritické z hľadiska bezpečnosti-, kde konzistentná kvalita a opakovateľnosť MIM poskytuje hodnotu.
Možnosti materiálu a výkonové charakteristiky
MIM podporuje širokú paletu materiálov relevantných pre automobilové aplikácie:
Nerezová oceľ (316L, 17-4PH):Odolnosť proti korózii komponentov palivového systému, držiakov výfuku. Dosahuje 90-95% pevnosti v ťahu tvárneného materiálu pri hustote 96-99%.
Nízkolegované ocele (Fe-2Ni, Fe-8Ni):Cenovo{0}}efektívne pre veľkoobjemové{1}}diely, ako sú radiace páky, pánty dverí. Povrchové tvrdenie po spekaní poskytuje požadované vlastnosti povrchu.
Mäkké magnetické zliatiny:Senzorové aplikácie vyžadujúce špecifické elektromagnetické vlastnosti. Homogenita materiálu z jemného prášku vytvára konzistentné magnetické vlastnosti.
Superzliatiny (Inconel 713, Inconel 718):Vysokoteplotné{0}}komponenty turbodúchadla. Vstrekovanie kovov poskytuje diely s veľmi homogénnou mikroštruktúrou, čím sa výrazne zlepšuje mikroštruktúra vytaviteľného liatia pre tieto náročné materiály.
Ťažké zliatiny volfrámu:Špecializované aplikácie vyžadujúce vysokú hustotu bez pórovitosti typickú pre lisovanú-a{1}}spekanú práškovú metalurgiu.
Nick Williams, šéfredaktor PIM International, poznamenáva pretrvávajúcu výzvu: napriek schopnostiam tejto technológie zostáva medzi automobilovými dizajnérmi a inžiniermi všeobecný nedostatok povedomia o aplikáciách MIM (Zdroj: pim-international.com, 2023). Táto vedomostná medzera znamená, že obstarávacie tímy často predvolia známe výrobné metódy, keď MIM prinesie vynikajúcu ekonomiku.
Úvahy o procese obstarávania v automobiloch
Dizajn pre pokyny MIM
Parametre hrúbky steny: 0,5-5mm poskytuje optimálne výsledky. Tenšie časti sú dosiahnuteľné, ale vyžadujú si špecializované odborné znalosti. Hrubšie časti exponenciálne predlžujú dobu cyklu odstraňovania väzieb, čo ovplyvňuje ekonomiku výroby.
Uhly ponoru minimálne 0,5{2}}1 stupňa zaisťujú správne vysunutie dielu z nástrojov. Komplexné geometrie môžu vyžadovať posuvné jadrá alebo bočné akcie, čím sa zvyšuje zložitosť nástroja a náklady, ale umožňujú funkcie, ktoré nie sú možné prostredníctvom iných procesov v tvare siete.
Očakávaná tolerancia: ±0,3-0,5 % nominálnych rozmerov predstavuje typickú schopnosť MIM. Kritické prvky vyžadujúce presnosť ±0,025 mm budú vyžadovať operácie po-spekaní – započítajte tieto sekundárne operácie do analýzy celkových nákladov (Zdroj: mikeshoppingroom.com, 2025).
Ekonomika objemu výroby
MIM má ekonomický zmysel pre objemy výroby zvyčajne presahujúce 10 000 jednotiek ročne. Investície do nástrojov sa pohybujú od 15 000 USD za jednoduché-dutinové formy do 100 USD000+ za zložité viacdutinové nástroje-s vedľajšími akciami.
Očakávaná životnosť nástroja: 200 000-500 000 záberov v závislosti od abrazivity materiálu a zložitosti geometrie. Surovina z nehrdzavejúcej ocele sa opotrebováva rýchlejšie ako nízkolegované ocele. Zložité nástroje so sklíčkami alebo jadrami môžu vyžadovať zásahy údržby v intervaloch 100 000 výstrelov. Plánujte radšej renováciu ako výmenu, aby ste minimalizovali náklady na životný cyklus.
Rovnovážna{0}}rovnováha oproti obrábaniu sa zvyčajne vyskytuje medzi 5 000 až 15 000 jednotkami v závislosti od zložitosti dielu. Pre komponenty vyžadujúce viacnásobné obrábanie alebo drahé materiály sa MIM môže stať ekonomicky atraktívnym pri ešte nižších objemoch.
Parametre kontroly kvality
Schopnosť procesu závisí od riadenia viacerých premenných: konzistencia prípravy suroviny, parametre vstrekovania (tlak, teplota, rýchlosť plnenia), proces odstraňovania spojiva (tepelný alebo založený na rozpúšťadle-) a riadenie spekacej atmosféry.
Bežné poruchové režimy zahŕňajú: nedostatočné odvetrávanie formy spôsobujúce neúplné naplnenie, nesprávny dizajn vtoku vytvárajúci zvarové čiary alebo slabé miesta a kontamináciu počas spracovania spôsobujúcu praskliny pri spekaní. Skúsení dodávatelia MIM tomu predchádzajú robustným dizajnom foriem, overenými parametrami procesu a protokolmi kontroly kontaminácie.
Kontrola rozmerov vyžaduje súradnicové meracie stroje (CMM) pre kritické funkcie. Diely sa počas spekania zmršťujú o 15-20 % – toto sa musí kompenzovať v zelenom dizajne dielov. Merania hustoty overujú účinnosť spekania. Metalografická analýza potvrdzuje homogenitu mikroštruktúry.
Aplikácie elektrických vozidiel podporujú rast MIM
Prechod na EV vytvára nové príležitosti MIM. Rast segmentu osobných automobilov je poháňaný rastúcou výrobou elektrických a hybridných modelov integrujúcich technológiu MIM (Zdroj: ověřený marketreports.com, 2025).
Komponenty systému správy batérie vyžadujú prvky tepelného manažmentu - časti chladiaceho systému so zložitými vnútornými kanálmi, ktoré optimalizujú odvod tepla. MIM vyrába tieto zložité geometrie v materiáloch, ako sú zliatiny medi s vysokou tepelnou vodivosťou.
Kryty elektromotorov vyžadujú komponenty s vynikajúcimi elektromagnetickými vlastnosťami. Mäkké magnetické zliatiny spracované pomocou MIM poskytujú konzistentné magnetické vlastnosti, ktoré umožňuje homogénna mikroštruktúra jemného prášku.
Prvky nabíjacieho systému vrátane-elektrických konektorov s vysokým prúdom a komponentov tepelného manažmentu využívajú schopnosť spoločnosti MIM vyrábať časti z vodivých materiálov v takmer-sieťovom{2}}tvare. Investícia automobilového priemyslu vo výške viac ako 90 miliárd USD do automatizácie do roku 2025 uľahčuje prijatie MIM pre masovú výrobu komponentov pre elektromobily (Zdroj: authenticmarketreports.com, 2025).
Analýza nákladov: MIM verzus tradičná výroba
Prípadová štúdia európskeho výrobcu automobilov zdokumentovala prechod z opracovaných komponentov palivového systému na ekvivalenty MIM. Výsledky ukázali 66% zníženie nákladov pri zachovaní požadovaných výkonnostných špecifikácií (Zdroj: mikeshoppingroom.com, 2025).
Rozdelenie nákladov odhaľuje, kde dochádza k úsporám:
Nástroje:Nástroje MIM sú v priemere o 20-30 % nižšie ako porovnateľné nástroje na tlakové liatie. Formy sú menšie, jednoduchšie a menej sa opotrebúvajú v dôsledku nižších prevádzkových tlakov v porovnaní s vysokotlakovým liatím.
Spotreba materiálu:Kým pri obrábaní sa plytvá 30-40 % drahých zliatin automobilovej kvality vo forme triesok, MIM vyrába diely s menej ako 5 % odpadu. Prebytočná surovina sa znovu melie a recykluje.
Sekundárne operácie:Časti MIM často vyžadujú minimálne alebo žiadne sekundárne obrábanie, čím sa ušetrí až 90 % nákladov na konečnú úpravu v porovnaní s konvenčne opracovanými komponentmi. Pre zložité diely to znamená o 10 – 30 % nižšie celkové výrobné náklady (Zdroj: mikeshoppingroom.com, 2025).
Práca:Automatizovaný charakter vstrekovania znižuje priamu prácu v porovnaní s operáciami obrábania vyžadujúcimi zásah operátora a výmenu nástrojov.
Analýza celkových nákladov na systém by mala zahŕňať zníženie nákladov na montáž. Schopnosť MIM integrovať funkcie, ktoré by inak vyžadovali viacero obrábaných dielov a montážnych operácií, môže eliminovať celé výrobné kroky.
Plán implementácie pre dodávateľov automobilového priemyslu
Fáza 1: Identifikácia kandidátskej časti (1. – 2. týždeň)
Vyhodnoťte aktuálne portfólio komponentov z hľadiska vhodnosti MIM. Ideálni kandidáti: zložité geometrie, drahé materiály, vysoké ročné objemy, viaceré sekundárne operácie na súčasných dieloch.
Fáza 2: Výber dodávateľa a spolupráca pri návrhu (3. – 6. týždeň)
Zapojte dodávateľov MIM vo fáze koncepcie, nie po zmrazení návrhu. Ich odbornosť Design for MIM transformuje komponenty z výrobných výziev na konkurenčné výhody. Vyžiadajte si údaje o materiálových vlastnostiach, štúdie spôsobilosti procesov a porovnateľné prípadové štúdie z automobilových aplikácií.
Fáza 3: Prototypové nástroje a validácia (2. až 4. mesiace)
Nízko{0}}nákladové jednodutinové prototypové nástroje{1}} umožňujú funkčné testovanie pred investíciou do výrobných nástrojov. Overenie rozmerových schopností, mechanických vlastností a integrácie s montážnymi procesmi. Tento postupný prístup znižuje riziko pre nové-do{5}}komponentov MIM.
Fáza 4: Rozsah produkcie-Nahor (5. až 8. mesiac)
Návrh výrobných nástrojov zahŕňa poznatky z fázy prototypu. Viac{1}}dutinové formy optimalizujú čas cyklu a náklady. Zaveďte protokoly kontroly kvality vrátane postupov-monitorovania procesu a záverečnej kontroly.
Fáza 5: Neustále zlepšovanie
Monitorujte opotrebovanie nástrojov, optimalizujte spekacie cykly, upravujte zloženie surovín. Vyspelé procesy MIM neustále zlepšujú výnosy a znižujú náklady.
Praktické pokyny pre obstarávanie pre B2B kupujúcich
Pri hodnotení dodávateľov MIM pre automobilové komponenty posúďte:
Technická spôsobilosť:Vyžiadajte si dokumentáciu toku procesu. Overte kapacitu zariadenia na odstraňovanie spojiva a spekania a možnosti kontroly atmosféry. Skontrolujte certifikácie materiálov a údaje o skúškach mechanických vlastností.
Systémy kvality:Minimálne ISO 9001, IATF 16949 preferované pre automobilové aplikácie. Vyžiadajte si príklady dokumentácie PPAP. Overte implementáciu SPC pre kritické parametre.
Podpora dizajnu:Silní dodávatelia MIM poskytujú analýzu Design for Manufacturing, simuláciu toku formy a výpočty kompenzácie zmršťovania počas fázy cenovej ponuky.
Materiálové znalosti:Automobilové aplikácie si často vyžadujú špeciálne formulácie surovín. Schopnosť vývoja materiálu dodávateľa je dôležitá pre špeciálne zliatiny alebo požiadavky na vlastnosti.
Výrobná kapacita:Overte, či tonáž lisu zodpovedá požiadavkám na diely. Posúďte kapacitu spekacej pece vo vzťahu k projektovaným objemom. Informujte sa o kapacite nárastu alebo pohotovostných plánoch.
Opýtajte sa na bežné spôsoby zlyhania, s ktorými sa stretli, a na implementované stratégie prevencie. Skúsení dodávatelia otvorene diskutujú o výzvach a riešeniach - táto transparentnosť naznačuje vyspelosť procesu.
Budúce trendy pretváranie MIM pre automobilový priemysel
Očakáva sa, že automobilový priemysel do roku 2025 investuje viac ako 90 miliárd USD do automatizácie, čo uľahčí prijatie technológie MIM pre masovú výrobu. Táto integrácia automatizácie s princípmi Industry 4.0 zefektívňuje procesy a zlepšuje nákladovú konkurencieschopnosť.
Pokročilý vývoj materiálov pokračuje - nové vysokopevné{1}}zliatiny nehrdzavejúcej ocele a titánové formulácie rozširujú aplikácie MIM do predtým nedostupných výkonnostných rozsahov. Zliatinová oceľ predstavuje najrýchlejšie-rastúci segment materiálov MIM, odhadovaný na 8 % CAGR do roku 2033, poháňaný vysokovýkonnými aplikáciami v leteckom a automobilovom priemysle- (Zdroj: ověřený marketreports.com, 2025).
Pokroky v monitorovaní procesov umožňujú-kontrolu kvality v reálnom čase. Inteligentné senzory monitorujú vstrekovací tlak, teplotné profily a zloženie spekacej atmosféry. Algoritmy strojového učenia predpovedajú potenciálne chyby skôr, ako sa vyskytnú, čím zlepšujú výnosy.
Simulačný softvér sa neustále zlepšuje a umožňuje virtuálne overenie návrhov nástrojov a predpovede zmršťovania pri spekaní. To redukuje počet opakovaní fyzického prototypovania a urýchľuje zavádzanie nových dielov.
Časté otázky: Bežné otázky o dieloch MIM v automobilovom priemysle
Q1: Môžu diely MIM zodpovedať mechanickým vlastnostiam obrábaných komponentov?
Časti MIM pri hustote 96-99% dosahujú 90-95% vlastností tvárneného materiálu pre väčšinu charakteristík. Pevnosť v ťahu a tvrdosť sa približujú k tvárneným ekvivalentom. Pevnosť pri únave zvyčajne dosahuje 80-90% hodnôt po kovaní. Pre väčšinu automobilových aplikácií tieto vlastnosti prekračujú funkčné požiadavky (Zdroj: mikeshoppingroom.com, 2025).
Otázka 2: Aké objemy výroby robia MIM ekonomicky životaschopným?
Zlom-v porovnaní s tradičnou výrobou sa zvyčajne vyskytuje pri 10 000-15 000 ročných jednotkách pre stredne zložité diely. Pre komponenty vyžadujúce rozsiahle obrábanie alebo použitie drahých materiálov sa MIM môže ukázať ako nákladovo efektívny pri nižších objemoch. Prototypové nástroje umožňujú overenie 100 až 1 000 dielov predtým, ako sa zaviažu investovať do výrobných nástrojov.
Otázka 3: Ako sa MIM porovnáva s inými procesmi práškovej metalurgie?
Tradičný lisovaný-a{1}}sintrovaný PM dosahuje približne 82 % hustotu s prepojenou pórovitosťou. MIM poskytuje 96-99% hustotu v podstate bez vzájomne prepojenej pórovitosti. Táto vyššia hustota poskytuje vynikajúce mechanické vlastnosti, umožňuje obrábanie bez odkrytia vnútorných dutín a umožňuje operácie pokovovania alebo povlakovania. Kompromis: MIM vyžaduje vyššie počiatočné investície do nástrojov v porovnaní s nástrojmi na zhutňovanie PM.
Otázka 4: Aké sú hlavné problémy s kvalitou automobilových dielov MIM?
Medzi najčastejšie problémy patrí nedostatočné odvetrávanie formy spôsobujúce neúplné naplnenie, nesprávne umiestnenie vtoku vytvárajúce slabé zvarové línie a kontaminácia počas spracovania spôsobujúca praskliny počas spekania. Robustná konštrukcia formy, overené parametre procesu a prísna kontrola kontaminácie týmto problémom predchádza. Diely sa počas spekania zmršťujú o 15-20 %, čo si vyžaduje presnú kompenzáciu pri konštrukcii formy – toto predvídateľné zmršťovanie je riadené simuláciou a overovacím testovaním.
Otázka 5: Kde by mali automobiloví inžinieri začať, keď zvažujú MIM pre získavanie komponentov?
Identify candidates with complex geometries, high annual volumes (>10 000 jednotiek), drahé základné materiály alebo viaceré sekundárne operácie pri súčasnej výrobe. Zapojte dodávateľov MIM už vo fáze návrhu na spätnú väzbu týkajúcu sa dizajnu pre výrobu. Požiadajte o prototypové nástroje na overenie rozmerov, vlastností a integrácie zostavy pred záväzkom výroby nástrojov. Zamerajte sa na analýzu celkových systémových nákladov, nielen na cenu za kus -, vrátane zníženia nákladov na montáž, zjednodušenia zásob a výhod, ktoré MIM umožňuje.
