Ejektorový pracovný systém

s vyššie uvedeným systémom, ako by mohol ejektor tlačiť produkt? nižšie sa pokúsim vysvetliť krok za krokom
1. po dutine formy vstreknutej plastickým materiálom a po otvorení chladenej základne na formovanie a výrobok sa musí vysunúť z jadrovej vložky. Pozri otvorený stav foriem .

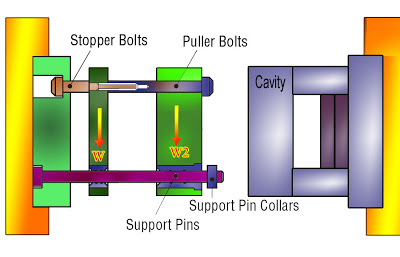

2. po základni formy v otvorenom stave, ako je obrázok nižšie

tyč zo vstrekovacieho stroja vytiahne ejektorovú tyč, pretože ejektorová tyč pripojená k ejektorovej doske, vyhadzovacia doska sa bude pohybovať dopredu.
3. Vodiaci kolík vyhadzovača bude viesť k pohyblivým pohybom, aby sa zabránilo poškriabaniu a aby sa pohybovalo ľahšie, použite vodiaci puzdro vyhadzovača, vyhadzovací kolík a vodiaci hriadeľ vyhadzovača budú mať malé trenie.
4. Vypínací kolík upnutý medzi dvomi vyhadzovacími doskami, pretože tento vyhadzovací kolík sa tiež posunie dopredu tlačením výrobku.
5. Po vytiahnutí produktu z dutiny sa základňa formy opäť posunie.
6. a pretože na spiatočkovom čape je pružina, pružina a uzatváracia forma vedú vyhadzovač späť do polohy (1)

Zoznam komponentov vyhadzovača
tento zoznam je štandardným minimom na vytvorenie ejektorového systému
1. Vyhazovaciu dosku, miesto pre ejektor a vodiacu lištu vyhadzovača, ramenné skrutky a spätný kolík.
2. Vyhazovaciu dosku, miesto pre upnutie ejektora a vytiahnutie vyhadzovača.
3. spätný kolík, stlačte dosku ejektora a dosku posuvu ejektora do prvej polohy.
4. pružina v spätnom kolíku, aby sa ubezpečil a držal ejektorovú dosku, takže je vždy v zadnej polohe, pri montážnom procese môže zdvihnúť vyhadzovací kolík a vyhadzovaciu dosku tak, aby bola pozícia vždy vzadu, aby malá predpätia vyhadzovaciu dosku, aby ste sa uistili, že je umiestnená poloha vyhadzovača.
5. ramenné skrutky, prvýkrát zámok v montážnych formách
6. vyhadzovací kolík, vytiahnite a zatlačte produkt z jadra.
7. vodiaci kolík vyhadzovača, vedenie pohybu vysúvacej dosky.
8. Vodiaci čap vodiča vyhadzovača, aby sa posúval a zabránil veľkému kontaktu pri pohybe.
9. nosný stĺp, aby sa zabránilo veľkej deformácii jadrovej platne pri vstreknutí procesu plastového materiálu.
10. Vyhadzovaciu tyč, dotyk s tyčou v injektážnom stroji, to tiež prechádza silou zo vstrekovacieho stroja na vyhadzovaciu dosku.
11. vyskrutkovacie skrutky, ktoré sa spájajú medzi doskou ejektora a doskou podložky ejektora.
