CNC spracovanie gravírovania pre dutinové vložky v modernej výrobe plesní
Pokročilé techniky pre presnú výrobu komponentov vstrekovania plesní
Výroba vložiek dutiny vstrekovania plesní predstavuje jeden z najmodernejších aspektov, ktorým čelia vstrekovacie formy spoločnosti v ich každodenných operáciách. Zoberme si príklad vložky na dutinu vstrekovania v oblasti mydla, ktorý obsahuje komplexné vzory reverzného textu vrátane čínskych znakov čítania „陕西科技大学“ (Shaanxi University of Science and Technology) a zodpovedajúceho anglického textu „Shaanxi University of Science & Technology“ v opačnom prípade.
Tieto textové vzorce s hĺbkou 0,2 mm a šírkou zdvihu písmena 1 mm predstavujú značné výzvy, ktoré musia spoločnosti vstrekovacie formy prekonať rôznymi metódami spracovania. Časti vstrekovania formy vyžadujú výnimočnú presnosť, aby sa zabezpečila správna funkčnosť a povrchová úprava v konečnom produkte.

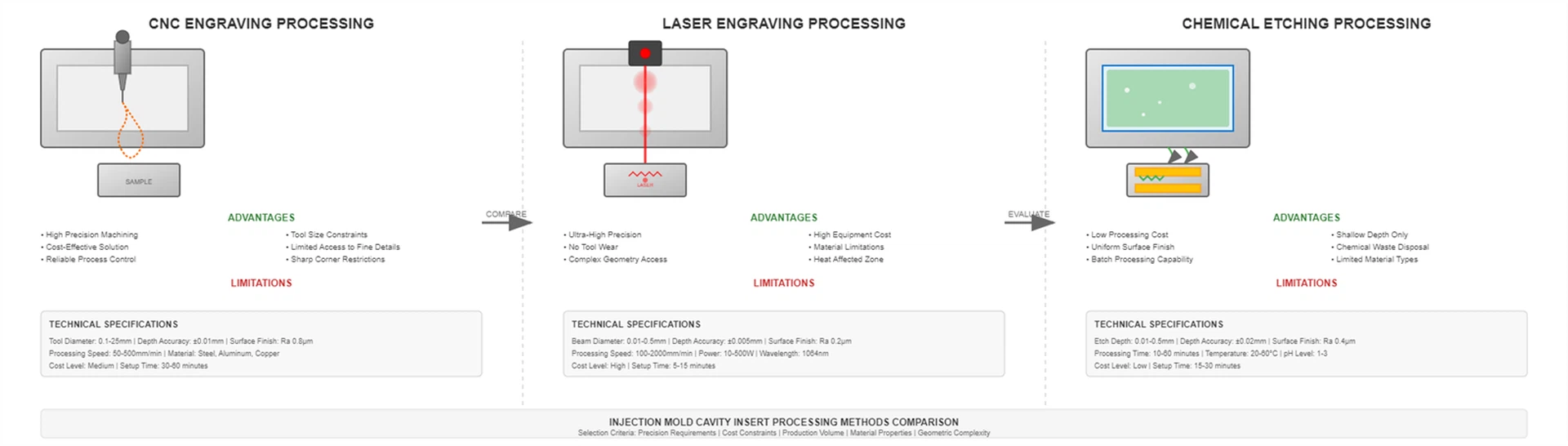

Metódy spracovania a ich aplikácie v priemysle
Na spracovanie takýchto zložitých textových vzorov spoločnosti vstrekovacie formy zvyčajne využívajú tri primárne metódy: spracovanie gravírovania CNC, spracovanie laserového gravírovania a spracovanie chemického leptania. Každá metóda ponúka výrazné výhody a obmedzenia, ktoré musia spoločnosti vstrekovacie formy starostlivo zvážiť pri výbere najvhodnejšej techniky pre svoje konkrétne aplikácie.
CNC spracovanie gravírovania
Široko prijímané spoločnosťou vstrekovacie formy, ale čelia obmedzeniam v dôsledku obmedzení nástrojov, ktoré môžu zabrániť úplnému spracovaniu jemných detailov. Fyzické rozmery rezných nástrojov môžu obmedziť prístup k úzkym priestorom a ostrým rohom. Napriek týmto obmedzeniam sa mnoho spoločností vo vstrekovaní plesní naďalej spolieha na gravírovanie CNC z dôvodu jej spoľahlivosti a nákladov - účinnosť pre väčšinu aplikácií zahŕňajúcich časti vstrekovania formy.
Spracovanie laserového gravírovania
Pokročilé riešenie, ktoré spoločnosti vstrekovacie plesne čoraz viac prijímajú na prekonanie obmedzení tradičného CNC rytia. Táto technológia môže účinne spracovať oblasti, ktoré je ťažké alebo nemožné dosiahnuť konvenčnými nástrojmi na rezanie. Vysoké náklady na laserové gravírovacie zariadenia však zostávajú významnou prekážkou pre mnohé spoločnosti vo vstrekovaní plesní.
Spracovanie chemického leptania
Ďalšou životaschopnou možnosťou, ktorú spoločnosti vstrekovacie formy často využívajú, najmä pre požiadavky na malú hĺbku. Aj keď táto metóda zvyčajne dosahuje relatívne menšie hĺbky spracovania v porovnaní s mechanickými metódami, jeho nízke náklady na spracovanie z neho robí atraktívnu možnosť pre spoločnosti vstrekovacie formy pôsobiace v obmedzených obmedzeniach rozpočtu.
Metodika spracovania gravírovania CNC
Proces gravírovania CNC pre textové vzory sleduje systematický prístup, ktorý spoločnosti vstrekovacie plesne vylepšili na roky praktických skúseností. Spočiatku sa drsné obrábanie vykonáva pomocou hrubšieho gravírovacieho nástroja, zvyčajne okrúhleho rezača ∅1 mm, po naprogramovanej ceste CNC.
Následne spoločnosti vstrekovacie formy využívajú jemnejší nástroj, ako je napríklad lopta ∅0,1 mm - koncová rezačka pre konečné dokončovacie operácie, aby sa dosiahla požadovaná kvalita povrchu a rozmerová presnosť pre vysoké - Časti formy precíznej injekcie.
Technológia gravírovania počítačovej numerickej kontroly (CNC) predstavuje sofistikované spojenie tradičného rytého remeselného spracovania a modernej numerickej riadiacej technológie, ktorá revolúciu v revolúcii, ako spoločnosti vstrekovacie formy pristupujú k podrobnému spracovaniu textu a vzorov. Táto technológia úspešne kombinuje jemné, svižné a flexibilné prevádzkové charakteristiky tradičnej rytiny s automatizačnými schopnosťami moderných systémov CNC a vo svojich výrobných procesoch poskytuje spoločnosti s injekčnými formami bezprecedentnú kontrolu a opakovateľnosť.
Kľúčové metodika kroky
Dizajn CAD textu/vzoru
Programovanie CAM pre cesty nástrojov
Hrubé obrábanie s väčšími nástrojmi
Dokončenie pomocou nástrojov Micro -
Kontrola a overovanie kvality
Pokročilé CNC gravírovanie zariadení a technologickej integrácie
Moderné CNC gravírovacie stroje využívané spoločnosťami vstrekovania plesní integrujú viacero pokročilých technológií do jednej platformy. Tieto stroje kombinujú počítač - technológiu podporovaného dizajnu (CAD), počítač - pomocou technológie výroby (CAM), numerical Control (NC) a technológiu precíznej výroby, aby sa vytvorili vysoko prepracované spracovateľské zariadenia, na ktoré sa spoločnosti vstrekovacie formy spoliehajú na ich najnáročné aplikácie, ktoré zahŕňajú komplexné vstrekovacie formy.
Výrazné charakteristiky CNC gravírovania
Malé, komplexné obrobky
Spracovanie objektov zvyčajne obsahujú malé rozmery, zložité geometrie a prísne požiadavky na jemné hotové výrobky. Tieto charakteristiky požadujú, aby spoločnosti vstrekovacie formy udržiavali výnimočnú kontrolu nad svojimi parametrami spracovania a podmienkami prostredia.
Vysoká presnosť a konzistencia
Výrobky dosahujú vysokorozmernú presnosť s vynikajúcou konzistenciou, čo umožňuje spoločnostiam vstrekovania plesní spĺňať náročné kvalitné normy svojich zákazníkov pre kritické vstrekovacie formy.
Nástroje na strihanie
Charakteristiky procesu zahŕňajú použitie malých rezných nástrojov na spracovanie, ktoré vyžadujú, aby spoločnosti vstrekovacie formy prispôsobili svoje stratégie nástrojov a postupy manipulácie podľa toho na presné vstrekovacie formy.
Vysoké - rýchlostné frézovanie
Táto technológia využíva vysoké - metódy spracovania rýchleho mletia charakterizované vysokými rýchlosťami vretena, malými rýchlosťami posuvu a rýchlym pohybom pre traverzov, čo umožňuje spoločnosti vstrekovacieho plesní dosiahnuť vynikajúce povrchové povrchové úpravy pri zachovaní produktivity.
Rozdiely v konfigurácii zariadenia
Z perspektívy povrchu - je primárnym rozdielom v konfigurácii stroja, ktorý musia spoločnosti vstrekovacie formy zvážiť prítomnosť alebo neprítomnosť automatických systémov menenia nástrojov. Ovrovkové centrá funkcie nástrojov Časopisy, ktoré umožňujú viac nástrojov na dokončenie spracovania v jednom nastavení, zatiaľ čo CNC gravírovacie stroje a CNC frézovacie stroje zvyčajne vyžadujú manuálne zmeny nástrojov medzi operáciami. Toto rozlíšenie významne ovplyvňuje spôsob, akým spoločnosti vstrekovacie formy plánujú svoje výrobné pracovné postupy a prideľujú pracovné zdroje na výrobu vstrekovacích formovacích dielov.
„Integrácia vysokej - technológie vretena s presnosťou na riadenie systémov umožnila moderným strojom na gravírovanie CNC na dosiahnutie hodnôt drsnosti povrchu pod RA 0,1 μm, vďaka čomu sú nevyhnutné pre spoločnosti vstrekovacie formy produkujúce vysoké {- kvalitné optické a zdravotné komponenty."
}
Podľa nedávneho výskumu v oblasti presnej výroby zvýšené požiadavky na miniaturizáciu a zvýšenú kvalitu povrchu pri vstrekovacích formách plesní zvýšili význam pokročilých technológií gravírovania CNC. Rozdiely riadiaceho systému medzi rôznymi typmi zariadení, ktoré sú prítomné v dôsledku rozvojových prístupov výrobcov, zásadne neurčujú výkonnostné schopnosti stroja. Namiesto toho sa spoločnosti vstrekovacie formy musia zamerať na konkrétne technické detaily, aby pochopili skutočné rozdiely v výkone medzi možnosťami zariadení.
Technický odkaz
Posledný pokrok v technológii gravírovania CNC má výrazne vylepšené schopnosti spracovania pre mikro - vlastnosti stupnice v časti vstrekovacích foriem. Štúdia uverejnená v časopise Journal of Manufacturing Science and Engineering zistila, že „Multi {{}}} CNC gravírovacie systémy vybavených adaptívnym riadením rýchlosti posuvu môže skrátiť čas spracovania až o 35% pri zachovaní alebo zlepšovaní kvality povrchovej úpravy v porovnaní s konvenčnými systémami.“
- Chen, L., Wang, J., & Liu, P. (2023). Stratégie adaptívneho riadenia pre vysoké - presné gravírovanie CNC. Journal of Manufacturing Science and Engineering, 145 (2), 021008. Https://doi.org/10.1115/1.4055892
Špecifikácie a schopnosti vretena
Frézovacie stroje CNC a obrábacie strediská používané spoločnosťami vstrekovacie formy zvyčajne vybavujú väčšie vretená s relatívne nižšou maximálnou rýchlosťou, zvyčajne pod 20 000 ot./min. Tieto stroje však ponúkajú vyššie hodnotenie výkonu a väčší výstupný krútiaci moment vretena, vďaka čomu sú vhodné pre nástroje na rezanie väčšieho priemeru.
Výkon vretena CNC frézovacích strojov sa zvyčajne pohybuje od 10 do 100 kW, pričom pri výrobe vstrekovacích formovacích foriem sa pri výrobe vstrekovacích formovacích dielov zvyčajne dosahuje technológiu injekčných foriem.
Naopak, stroje na gravírovanie CNC, ktoré spoločnosti vstrekovacie formy využívajú na prácu s jemnými detailmi, majú menšie hodnotenie energie vretena, zvyčajne pod 4 kW, ale dosahujú výrazne vyššie maximálne rýchlosti v rozsahu od 15 000 do 40 000 ot./min.
Tieto stroje tiež poskytujú vyššie rýchlosti posuvu, zvyčajne okolo 400 m/min, a môžu účinne spracovať tvrdenú oceľ až do približne 60 HRC. Vďaka týmto charakteristikám sú ideálne pre spoločnosti vstrekovacie formy so zameraním na presné dokončenie malého až stredného - s veľkosťou vstrekovacích foriem.
Porovnanie výkonu vretena
| Typ stroja | Rozsah rýchlosti vretena | Hodnotenie energie | Priemer nástroja | Typická aplikácia |
|---|---|---|---|---|
| CNC frézka | 50-15 000 ot / min | 10-100 kW | 3-50 mm | Drsné, veľké funkcie |
| CNC gravírovací stroj | 15 000-40 000 ot / min | 1-4 kW | 0,05-10 mm | Jemné detaily, textové vzory |
| High - rýchlosť rytca | 40 000-100 000 ot / min | 0,5-2 kW | 0,01-3 mm | Mikro rytie, presné funkcie |
Vysoké rýchlosti vretena CNC gravírovacích strojov umožňujú spoločnosti vstrekovacie formy využívať rezanie nástrojov v rozsahu od 0,05 do 10 mm efektívne. Kombinácia rýchlosti vysokej rýchlosti vretena a malého priemeru nástroja umožňuje spoločnosti vstrekovacie formy dosiahnuť mimoriadne podrobné spracovanie s vynikajúcou kvalitou povrchovej úpravy, čím sa spĺňajú stále náročnejšie požiadavky moderných aplikácií plesní na zložité časti vstrekovacieho formy.
Štruktúra stroja a dynamický výkon
Štrukturálne rozdiely medzi typmi strojov výrazne ovplyvňujú spôsob, akým spoločnosti vstrekovacie formy pristupujú k rôznym úlohám spracovania. CNC frézovacie stroje a obrábkové centrá majú väčšie strojové postele so zodpovedajúcimi väčšími pohyblivými komponentmi. Zvýšená hmotnosť týchto komponentov má za následok pomalšiu mieru zrýchlenia, vďaka čomu sú vhodnejšie pre spoločnosti v vstrekovacích plesniach spracovávajúcich veľké obrobky, kde rýchle zmeny smeru sú menej kritické pre výrobu vstrekovacích foriem.
CNC frézovacie stroje
Väčšie strojové postele s ťažšími komponentmi určené pre stabilitu počas ťažkých operácií. Tieto stroje vynikajú pri spracovaní veľkých dielov vo formáte vstrekovania formy s vysokou rýchlosťou odstraňovania materiálu, ale majú obmedzenú schopnosť práce s jemnými detailmi.
CNC gravírovacie stroje
Kompaktný dizajn s ľahkými pohyblivými komponentmi, ktoré umožňujú rýchle zrýchlenie a presné pohyby. Ideálne pre podrobné práce na časti vstrekovacích foriem, ktoré si vyžadujú zložité vzory a jemné povrchové úpravy.
Naopak, stroje na gravírovanie CNC majú relatívne menšie strojové postele s ľahšími pohyblivými komponentmi. Táto znížená hmotnosť umožňuje rýchle zrýchlenie, spomalenie a zmeny smeru, čo umožňuje spoločnostiam vstrekovania plesní dosiahnuť pri práci s malými obrobkami vyššiu priemernú rýchlosť spracovania. Vylepšený dynamický výkon strojov na gravírovanie CNC sa ukazuje obzvlášť cenným pre spoločnosti vstrekovacie formy, ktoré vyrábajú formy so zložitými detailmi a zložitými geometriami v ich vstrekovacích formách.
Doplnkové úlohy v modernej výrobe plesní
Odlišné schopnosti strojov na gravírovanie CNC a konvenčných zariadení CNC znamenajú, že spoločnosti vstrekovacie formy majú úžitok z využívania oboch technológií v doplnkových úlohách. CNC gravírovacie stroje vynikajú pri používaní malých až stredne rezných nástrojov na spracovanie malých až stredných - veľkých obrobkov, dosiahnutia výnimočného spracovania detailov a kvality vysokej povrchovej úpravy pre kritické časti formy vstrekovania formy. Medzitým CNC frézovacie stroje a obrábacie centrá zostávajú preferovaným výberom injekčných foriem na použitie väčších rezných nástrojov na spracovanie veľkých - v mierke.
Komplementarita technológie
CNC gravírovanie silných stránok
Vynikajúca povrchová úprava (RA <0,1 μm)
Schopnosť spracovať jemné detaily a malé funkcie
Účinné s nástrojmi s malým priemerom (0,05-10 mm)
Vysoká presnosť zložitých vzorov v časti vstrekovania formy
Konvenčné silné stránky CNC
Vysoké rýchlosti odstraňovania materiálu pre drsnosť
Schopnosť zvládnuť veľké obrobky
Vysoký výkon na rezanie tvrdých materiálov
Efektívne spracovanie veľkých vlastností vo vstrekovacích formách
Nižšie rýchlosti vretena a väčšie rezné nástroje konvenčných zariadení CNC majú za následok relatívne nižšiu kvalitu povrchovej úpravy v porovnaní so strojmi na gravírovanie CNC. Okrem toho sa tieto stroje môžu snažiť efektívne prístup k prístupu a spracovaniu jemných detailov. Spoločnosti s vstrekovaním formy však môžu riešiť tieto obmedzenia využitím strojov na gravírovanie CNC pre sekundárne operácie, čím sa zníži množstvo vyžadovaného manuálneho dokončenia a zlepšilo celkovú produktivitu pri výrobe vysokého - diely vo formáte Kvalitných vstrekovacích foriem.
Operačné podobnosti a úvahy o odbornej príprave
Prevádzkové postupy pre stroje na gravírovanie CNC úzko paralelné s konvenčnými strojmi CNC, ktoré uľahčujú školenie a prenos zručností pre spoločnosti vstrekovacie formy, ktoré rozširujú svoje schopnosti. Prevádzkovatelia oboznámení s CNC frézovacími operáciami sa môžu rýchlo prispôsobiť strojom na gravírovanie CNC s minimálnym dodatočným školením, čo umožňuje spoločnostiam vo vstrekovacích plesniach efektívne maximalizovať svoje existujúce ľudské zdroje.
Pre komplexné pochopenie aplikácií na spracovanie gravírovania CNC vo výrobe plesní môžu spoločnosti vstrekovacie formy odkazovať na vzdelávacie zdroje, ako je kurz „Technológia výroby plesní“, ktorý je k dispozícii prostredníctvom rôznych technických inštitúcií. Video demonštrácie a praktické príklady pomáhajú spoločnosti vstrekovacie formy porozumieť nuanciám operácií gravírovania CNC a optimalizovať svoje stratégie spracovania na výrobu vysokého - Časti formovania vstrekovania kvality.
Kľúčové požiadavky na školenie
Malé manipulácie s nástrojmi a prevencia rozbitia
Vysoké - parametre operácie rýchlosti vretena
Špecifiká softvéru CAD/CAM pre jemné podrobnosti
Techniky kontroly povrchovej úpravy
Materiál - Špecifické parametre spracovania pre časti vstrekovania formy
Úvahy o kontrole kvality a merania
Zabezpečenie konzistentnej kvality v vyrytých vlastnostiach CNC vyžaduje, aby spoločnosti vstrekovacie formy implementovali komplexné protokoly merania a inšpekcie. Pokročilé optické meracie systémy, koordinované meracie stroje a povrchové profilometre sa stali nevyhnutnými nástrojmi pre spoločnosti vstrekovacie formy, ktoré overujú presnosť rytého textu a vzorov na časti vstrekovacích foriem. Malý rozsah a jemné detaily vyrytých znakov požadovaných zariadení na meranie dopytu s rozlíšením a presnosťou presahujúcou tolerancia hotových výrobkov.
Rozmerová kontrola
Koordinované meracie stroje (CMMS) Overujú kritické rozmery častí vstrekovania formy s mikrónom - presnosť úrovne.
Analýza povrchu
Povrchové profilometre a optické systémy hodnotia drsnosť a textúru vyrytých povrchov na časti vstrekovacích foriem.
Riadenie procesu
Štatistické metódy riadenia procesu Monitorujú variácie v procesoch gravírovania pre konzistentnú kvalitu v časti vstrekovania formovacích plesní.
Pravidelná kalibrácia a údržba zariadenia na spracovanie a meranie zabezpečujú, aby spoločnosti vstrekovacie formy udržiavali vysoké štandardy, ktoré ich zákazníci očakávajú. Implementácia metód riadenia štatistického procesu pomáha spoločnostiam pre vstrekovacie formy identifikovať a opraviť variácie procesu skôr, ako vedú k non -, zhodujú sa s výrobkami, znižujú odpad a zlepšujú celkovú účinnosť pri výrobe častí vstrekovania formy.
Ekonomické úvahy a návratnosť investícií
Pri hodnotení investícií do technológií gravírovania CNC musia spoločnosti vstrekovacie formy zvážiť viac faktorov nad rámec počiatočných nákladov na vybavenie. Znížená potreba manuálneho dokončenia, zlepšenej kvality produktu a zvýšenej schopnosti akceptovať komplexné projekty prispievajú k celkovej návratnosti investícií. Schopnosť spracovať tvrdené materiály priamo eliminuje kroky tepelného spracovania pre určité aplikácie a poskytuje spoločnosti vstrekovacie formy kratšie dodacie lehoty a skrátené náklady na spracovanie pri výrobe vstrekovacích foriem.
Porovnanie technológie pre časti vstrekovania formy
| Faktor | CNC rytie | Laserové rytie | Chemické leptanie |
|---|---|---|---|
| Počiatočné investície | Médium | Vysoký | Nízky |
| Prevádzkové náklady | Mierny | Vysoký | Nízka (s nákladmi na zneškodnenie) |
| Presnosť | Veľmi vysoký | Najvyšší | Mierny |
| Kompatibilita | Široký rozsah, vrátane tvrdých ocelí | Väčšina materiálov, variabilné výsledky | Obmedzené na leptateľné materiály |
| Najlepšie | Presný text, mierne objemy | Mimoriadne jemné detaily, zložité vzory | Plytké vlastnosti, vysoké objemy |
Výber medzi rôznymi technológiami gravírovania závisí od špecifických požiadaviek a objemov výroby, s ktorými sa stretávajú spoločnosti vstrekovacie formy. Zatiaľ čo laserové gravírovanie ponúka vynikajúce schopnosti pre extrémne jemné detaily, jeho vyššie prevádzkové náklady nemusia byť opodstatnené pre spoločnosti vstrekovacie formy predovšetkým spracovanie štandardného textu a vzorov. Chemické leptanie zostáva náklady - pre plytké vlastnosti, ale spoločnosti vstrekovacie formy musia pri hodnotení tejto možnosti pre svoju možnosť injekčného formovacieho dielov zvážiť náklady na dodržiavanie životného prostredia a požiadavky na likvidáciu.
